产品简介

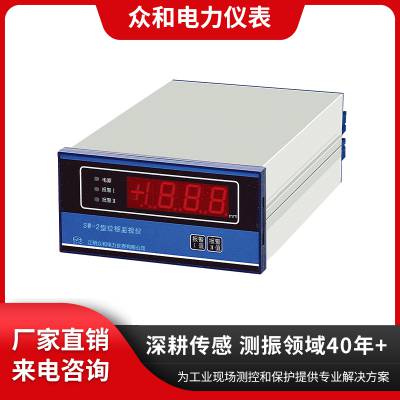

位移监视仪是一套高可靠性的监视保护仪表。

配接TD-2系列线性差动变压器式位移传感器（LVDT），用于汽轮机汽缸膨胀的连续监视的测量，并具有就地指示和远传功能。

配接TDZ-1、TD-1系列线性差动变压器式位移传感器（LVDT），它主要监视汽轮机的阀位开度。

配接UT-81系列线性差动变压器式位移传感器（LVDT），主要用于汽轮机油箱油位的监测、指示，具有就地指示和远传功能。

在测量过程中,有与位移量成正比例的电流输出，可与DCS、PLC系统，无纸记录仪连接。并有两个独立可调的报警设定，当位移量超过报警设定值时，能提供报警信号和继电器开关量接点输出。

该产品具有精度高、性能稳定、抗干扰能力强、可靠性高、安装方便等特点。可广泛地应用于电力、机械、化工、冶金等企业。

产品特点

1.1输入信号：TDZ-1、TD-1、TD-2、UT-81系列线性差动变压器式位移传感器（LVDT）；

1.2显示方式：三位半LED数码管显示；分辨率0.1mm或1mm；

1.3测量范围：0~1000mm以内（具体以配接的传感器确定）。

1.4电流输出：

有源DC 4 ~ 20 mA， 准确度：满量程的±1.0% (25℃时) ，负载：500Ω；

有源DC 0~ 10mA，  准确度：满量程的±1.0% (25℃时) ，负载：1kΩ；

1.5报警设定：满量程范围内任意设定；

1.6报警输出：继电器开关量输出，常开接点，容量AC250V /2A，DC28V /2A；

1.7报警延时：0.1秒、1秒、3秒（无特殊要求按1秒并由生产厂设置）；

1.8使用环境：温度0 ~ 50℃；储存温度 -10 ~ 60℃；相对湿度 20 ~ 90%（非冷凝）；周围无腐蚀性、无强磁场等场合；

1.9使用电源：(85~265)VAC，频率50Hz；功耗＜10W；

1.10外形尺寸：宽160×高80×深225mm；

1.11安装开孔尺寸：宽152×高76mm。

图一

图二

图三

图四

图五

以上内容仅供参考，具体以产品实物为准。
